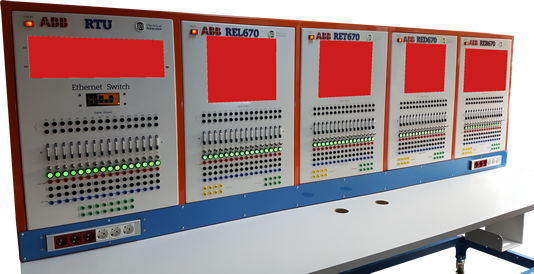

Orta Gerilim Koruma Röleli Donanımlı Eğitim Setleri

ABB firması tarafından üretilen OG rölelerinin eğitimi için firmaya özel tasarlanmış ve 4-3-2mm metal lazer kesim ile imalatı yapılmış elektrostatik boyalı deney setleridir.

koruma röleleri bağlı paneller bulunur.
2mm kalınlığındaki paneller kullanım esnasında esnemezler ve değiştirilebilir yapıda tasarladıklarından eğitim masaları istenilen şekilde kullanıcı tarafından tekrar dizayn edilebilir. Üzerindeki yazılar kazıma yöntemi ile yapıldığından el ile silinmezler. Panel isimleri ve firma logoları 2mm plexiden kabartma olarak kazıma yapılan izdüşümlerinde panele yerleştirilmiştir.
Her panelde 16 adet differansiyel giriş ve aynı girişi sağlayacak toggle switch bulunmaktadır. Girişlerin durumları 21mm LED ile gösterilir. Kullanıcı tarafından hem giriş ve hem toggle anahtarın aynı anda kullanılmasını önlemek için gerekli elektronik koruma devresi eklenmiştir.

Rölenin çıkışları 16 adet soketli slim röleye bağlanmış ve kuru kontak uçları istenilen seviyedeki gerilim anahtarlamasını yapabilmek için 4mm born soketlere taşınmıştır.

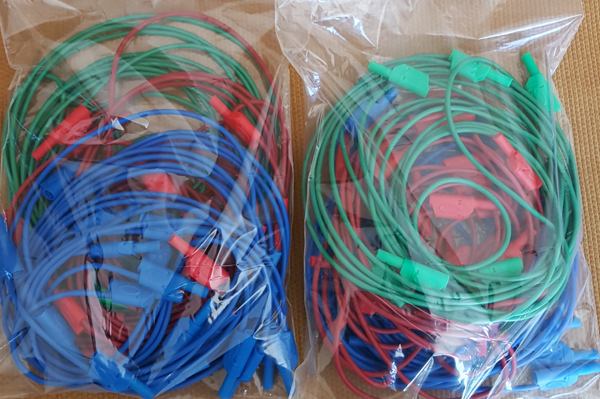

  Panellerde +24V ve 0V gerilimlerin alınabileceği 16 adet born soket bulunmaktadır. Eğitim seti ile birlikte verilen değişik ebatlardaki kırmızı, mavi ve yeşil 4mm korumalı prob kabloları ile giriş/çıkış bağlantıları kolaylıka yapılabilir. Kabloların kolay alınması ve muhafazası için setlerin her iki yanında kablo askılıkları bulunmaktadır.

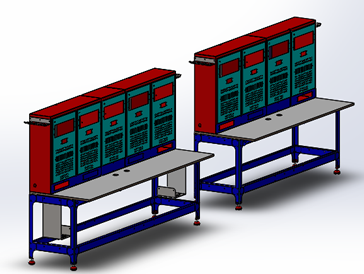

Eğitim setleri masası 4mm metal ayaklar üzerine yerleştirilen 30 cm beyaz 2mm kenar bantlı suntadan yapılmıştır. Masaların her iki tarafında bilgisayar slotları bulunmaktadır. Bu slotlarda firmanın logosu lazer kesim ile görülmektedir. Masalar tekerlekli yapıda olup kolaylıkla eğitim salonlarında istedikleri yere taşınabilir. Kilitlemeli tekerler ile sabit durmaları sağlanır.

Eğitim setlerin içerisinde 24V/10A switch mod güç kaynağı bulunmaktadır. Kullanıcının ihtiyacı için eğitim setlerinin her iki tarafında 6 adet 220V korumalı tip elektrik prizleri bulunmaktadır. Kullanıcı tarafındaki güç tüketiminden kaynaklanacak arızalarda sistemin kesintiye uğramaması için güç kaynağı ve elektrik prizlerinin enerji girişleri ayrı power soketler ile verilmektedir.

Altaş Mekatronik firmalara özel eğitim setleri tasarımları ile sizlere hizmet sunmaktadır.
